品      牌：3868la银河总站

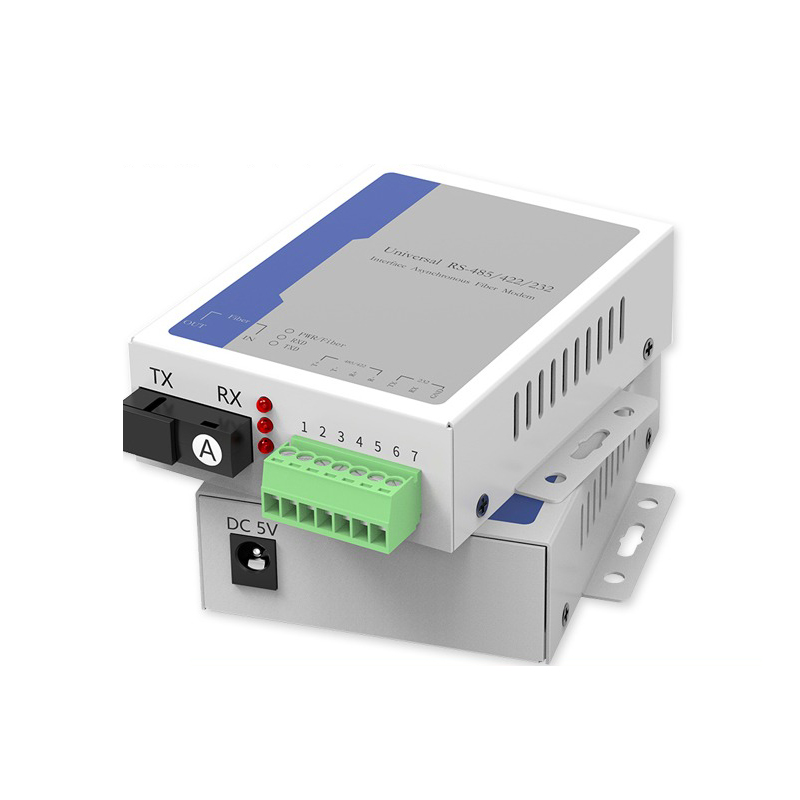

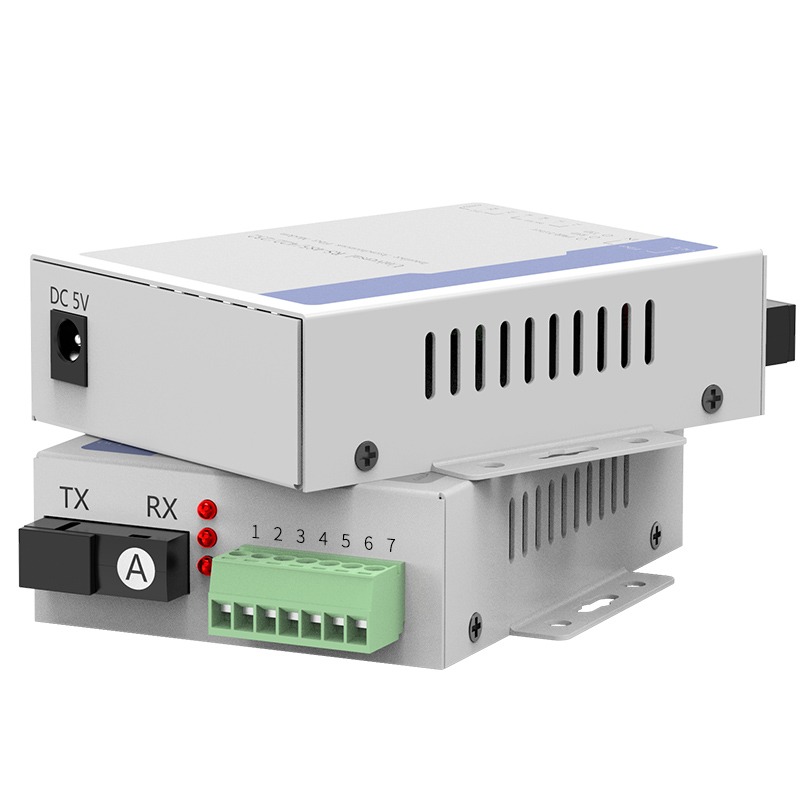

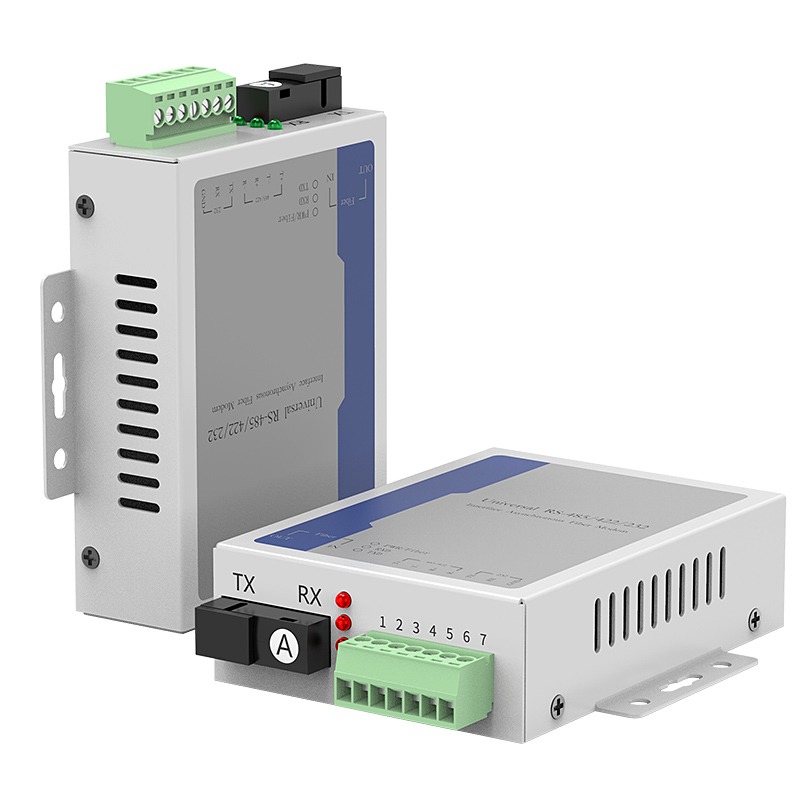

产品名称：RS485/422/232数据光端机(转光纤延长器)

产品型号:  TX5-RS485/422/232

光纤接口:  单模单纤
，FC/SC光口可选

波 特  率:  2400-115200Kbps,自动侦测信号速率

传输距离:  20KM

信号接口:  RS232,RS422RS485串口

功       耗:<5W

电       源:  DC5V

工作方式: 异步传输
，点对点运用

光纤波长: 1310nm/1550nm

工作温度: -25°C~70C

工作湿度: 5%~95%

产品尺寸: 110mm*90mm*26mm

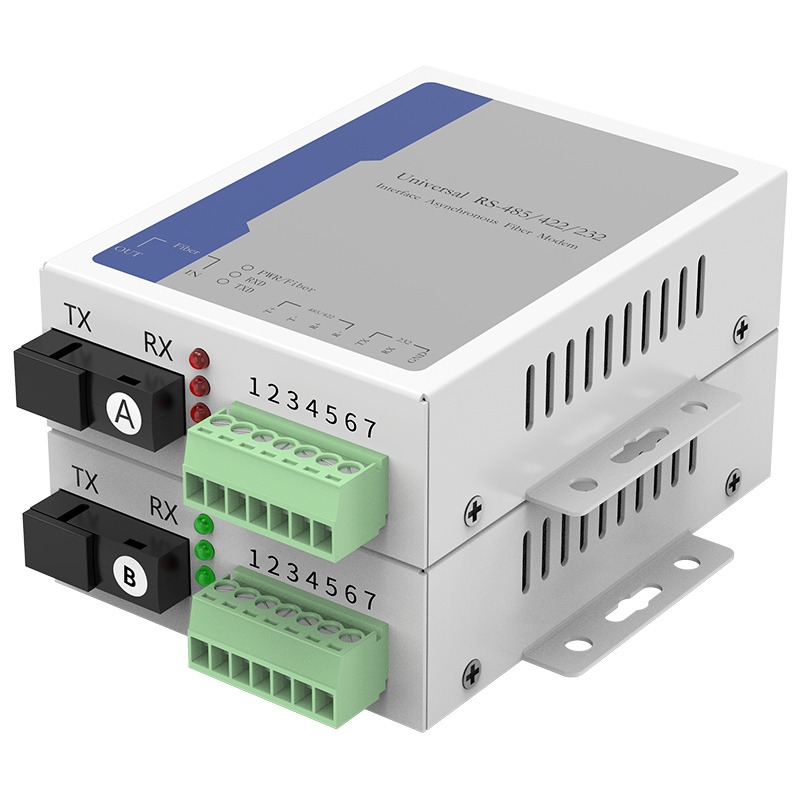

数       量: 2台(发射端+接收端)

产品特点

1、可同时支持1路双向RS485/232/422数据

2、自适应单多模光纤
3、零延时自动转发
4、异步传输
，点对多点运用
，RS-485接口与光纤转换
5、自动侦测串口速率、判别和控制数据传输方向
6、大通信速率>500Kbps
7、5VDC电压输入
，外置电源
8、SC/FC接口可选
，默认SC接口
9、工作波长：1310nm/1550nm
10、接口提供1500W浪涌；
，15KV静电；
11、多模通信达到2公里
，单模达到20公里
12、RS485支持32点轮询（可定制128点）

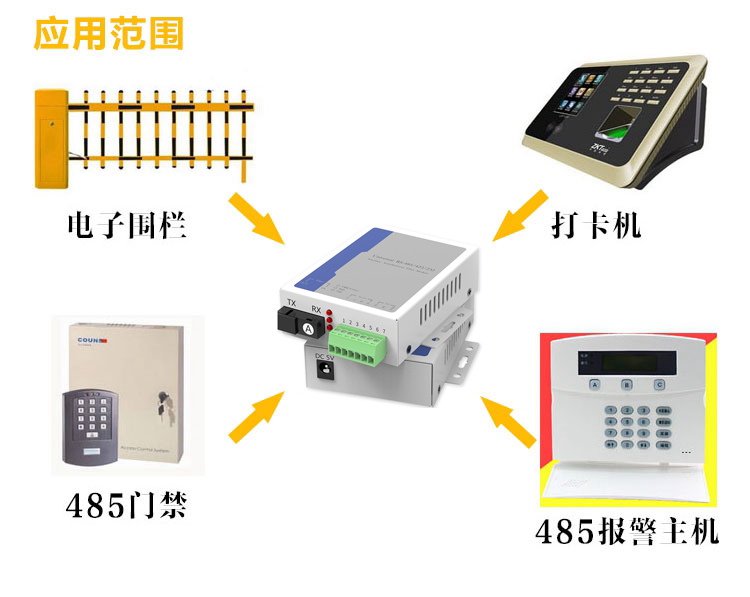

应用范围

◆门禁控制系统

◆报警控制系统

◆POS机刷卡联网系统

◆工业数据设备控制系统

◆LED屏幕控制

◆交通联网系统

485数据特性
 标准 符合 EIA RS-485/422标准
 RS-485信号       T+,T-
，R+,R-
 光纤信号            IN,OUT
 工作方式            异步工作,点对点
 方向控制            采用数据流向自动控制技术,自动判别和控制数据传输方向
 波特率               0-115200Kbps,自动侦测信号速率
 光纤波长           1310nm/1550nm
 电口传输距离     RS-485口1000米
 光口传输距离     单模20-120公里
 接口；            600W浪涌；ぁ1500V静电；
 负载能力            RS-485口支持32个节点

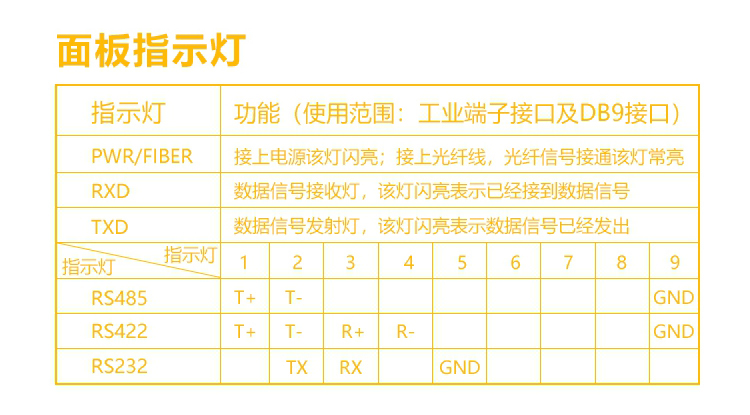

 电口形式            7位接线端子

232数据特性

应用场合：可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据,工业应用传输
物理接口：工业接线端子(标配),RJ45(订做)
控制设备：云台PTZ解码器,控制键盘,矩阵控制数据接口,高速球,工业设备
物理接口端子： 工业接线端子
DB9串口接口
RS-232数据速率 DC-250Kbps
RS-232数据误码率 小于10E-12
RS-232最大节点数 32个
RS-232最大距离 1200米
RS-232数据协议 全透明支持任意RS-232协议,包括RS-232轮询或Modbus协议
RS-232网络连接方式 支持双向全双工
RS-232(3线制)   2输入  3输出   5接地
